Принцип дії: штекер і гніздо поєднуються, потім здійснюється поворот на 90°. Такий спосіб з'єднання дозволяє отримати надійний контакт пари «штекер-гніздо» без застосування спеціального інструменту. Саме таким чином організована зв'язок по струму зварювального джерела і периферії (пальник, клема маси тощо).
Типорозмір байонетного з'єднання підбирається залежно від струмового навантаження.
Переваги застосування байонетного з'єднання:
- максимум безпеки при використанні для зварювального обладнання
- квадратний профіль струмопровідної частини для міцного контакту і виключення прокручування
- оболонка з спеціальної гуми, стійкої до впливу високих температур, масла і бензину
- швидкий монтаж і демонтаж

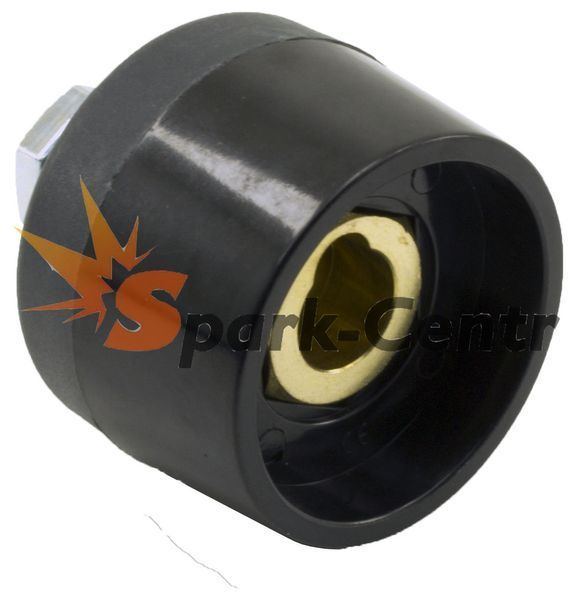

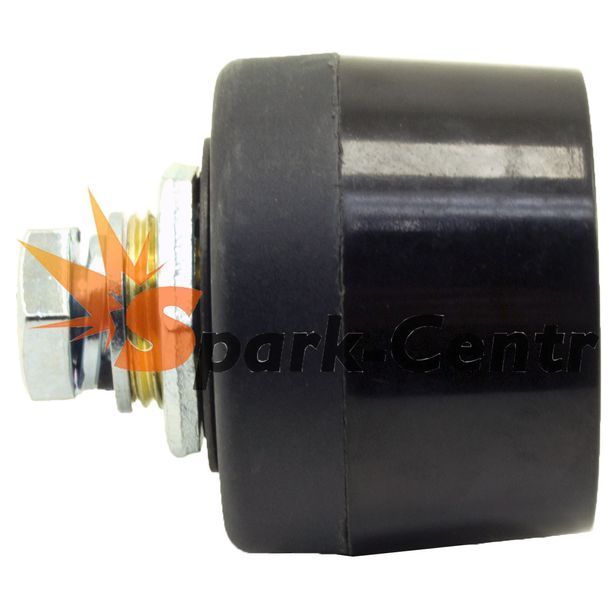

Байонетный панельний роз'єм 50-70, гніздо – це апаратна частина байонетного з'єднання, яка застосовується для підключення до зварювального джерела клем «маса» або тримачів електродів, зазвичай встановлюється на передній панелі зварювального апарату.
Роз'єм розрахований під роботу з кабелями перетином від 35 до 50 мм2 і навантаження по струму до 400А. Робоча напруга до 110В.
